2026推荐:不锈钢配件成分检测，金属理化分析，联系我们

: ~~暂无价格~~

累计销量0

累计评价0

购买数量: - +

立即购买加入购物车

产品说明

2026推荐:不锈钢配件成分检测，金属理化分析，联系我们

佛山市华谨检测技术服务有限公司，专项检测业务：132-1119-2174钟工（销售工程师）

优势:拥有CMA资质认证，深耕金属材料检测多年。提供从原材料到成品的全流程分析，包括直读光谱检测和力学性能测试。

服务范围:广州、佛山、深圳、东莞、肇庆等地。特色:报价透明(部分项目参考价约150元/件)，响应速度快，适合中小批量及紧急订单。

检测项目：不锈钢拉钩连接轴成分分析

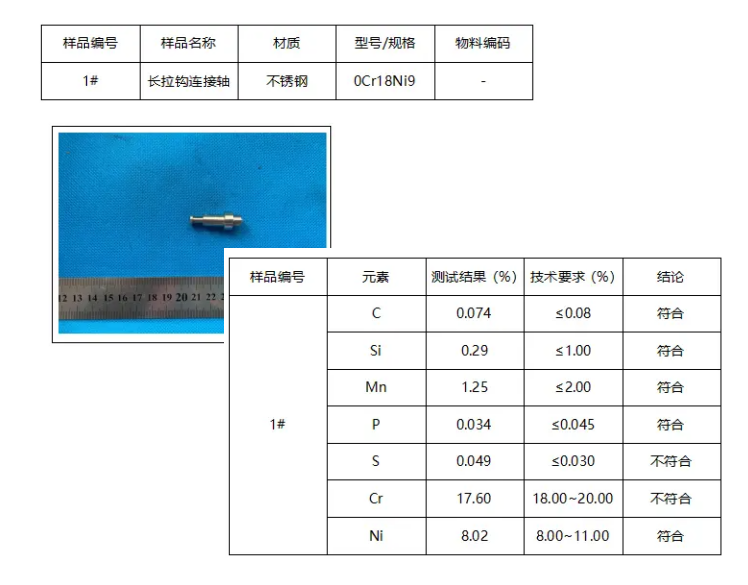

样品图片

样品信息

测试信息

1.成分分析

测试方法：参考 GB/T 20123-2006,SN/T 3343-2012,GB/T 223.11-2008

判定标准：GB/T 1220-2007

测试设备：ICP-OES & 碳硫仪

测试结果：见下表

结果不符合GB/T 1220-2007中牌号0Cr18Ni9的成分要求。

不锈钢成分分析服务项目：

1、不锈钢成分鉴定：通过仪器分析手段确定样品的成分及其比例后，通过对照所提供的材料牌号对应标准的要求，判定其是否符合标准要求。

2、不锈钢牌号推荐：通过仪器分析手段确定样品的成分及其比例后，查找对应该材料类型的标准，为客户推荐与该材料成分含量Zui接近的牌号。牌号推荐可以为客户提供一定的应用参考信息。

3、不锈钢成分分析方法：电感耦合等离子发射光谱（ICP-AES），电火花发射直读光谱（OES），电感耦合等离子体质谱（ICP-MS），碳硫仪，氮氧氢分析仪，滴定法，重量法。

金属材料牌号鉴定及性能检测涉及多种技术手段，需根据材料类型、应用场景和标准要求选择合适的方法。以下是针对不锈钢材料的综合检测流程及关键要点：

1. 金属材料牌号鉴定
  不锈钢分类：奥氏体（304/316）、马氏体（410/420）、铁素体（430）、双相钢（2205）等。
  快速鉴定方法：
  直读光谱仪（OES）：快速测定元素成分（Cr、Ni、Mo等），匹配标准牌号（如ASTM、GB、EN）。
  X射线荧光（XRF）：便携式设备适用于现场初筛，但精度略低于OES。
  化学分析：湿法化学分析（如滴定法）验证关键元素含量（如Ni、Cr偏差需≤0.5%）。

2. 不锈钢直读光谱检测（OES）
  关键参数：
  激发光源：火花或电弧，需优化预燃时间（通常3 5秒）。
  校准曲线：使用标准样品（如NIST）校准，确保C、S等轻元素精度。
  检测限：C≤0.03%需高灵敏度探测器。
  注意事项：
  表面处理：磨平去除氧化层，避免污染。
  基体效应：高Ni/Cr可能干扰其他元素测定，需基体匹配校正。

3. 化学分析（湿法）
  常用方法：
  碳硫分析：红外吸收法（LECO检测仪），精度±0.002%。
  氮氧分析：惰性气体熔融法。
  重金属元素：ICP OES或AAS法，检测ppm级杂质（如Pb、As）。

4. 机械性能测试
  核心项目：
  拉伸试验：测定屈服强度（Rp0.2）、抗拉强度（Rm）、延伸率（A50），参照ASTM A370。
  硬度测试：布氏（HB）、洛氏（HRC）、维氏（HV），奥氏体不锈钢通常HRB 70 90。
  冲击试验：夏比V型缺口（ 196℃至室温），评估低温韧性（如双相钢需≥100J）。

5. 金相分析
  制样流程：
  取样→镶嵌→研磨（SiC砂纸逐级至2000#）→抛光（金刚石悬浮液）→腐蚀（10%草酸电解或王水）。
  观察内容：
  组织类型：奥氏体（等轴晶）、铁素体（带状结构）、σ相析出（双相钢脆化风险）。
  晶粒度：ASTM E112评级（如304不锈钢典型晶粒度5 8级）。
  夹杂物：ASTM E45评定硫化物/氧化物等级。

6. 晶间腐蚀试验
  常用标准：
  ASTM A262：Practice E（硫酸硫酸铜+铜屑，弯曲法）检测敏化态（如304经450 850℃加热后碳化铬析出）。
  GB/T 4334：硝酸法（65%沸腾硝酸，5周期，失重≤0.6 g/m2·h）。
  结果判定：金相观察晶界腐蚀裂纹或弯曲开裂（180°不裂为合格）。

7. 无损检测（NDT）
  适用方法：
  超声波检测（UT）：检测内部缺陷（气孔、夹杂），探头频率2 5MHz。
  渗透检测（PT）：表面开口缺陷（裂纹），红色显像剂增强对比。
  涡流检测（ET）：快速筛查表面/近表面缺陷（适用于管材、线材）。

8. 综合报告与标准符合性
  报告内容：
  成分数据（对比GB/T 20878、ASTM A240等）。
  力学性能（强度、硬度、冲击值）。
  金相照片+晶间腐蚀结果。
  无损检测结论（如符合ASME B31.3管道标准）。
  常见问题：
  304与316区分：Mo含量（316需≥2.0%）。
  伪不锈钢识别：低Cr（<10.5%）、高Mn（如200系）冒充304。

9. 设备与标准推荐
  设备：
  直读光谱：SPECTROMAXx、ARL 3460。
  金相显微镜：Zeiss Axio Observer 7。
  标准：
  ASTM E1086（不锈钢光谱分析）、ISO 3651 2（晶间腐蚀）。

通过以上多维度检测，可全面评估不锈钢材料的成分、组织及性能，确保其符合工业应用（如化工设备、医疗器械）的可靠性要求。需注意不同标准（如国标、美标、欧标）的允许偏差差异。
