中山市塑料检测FTIR红外定性分析，塑料制品检测中心

中山塑料外壳成分检测 塑料全成分检测，专项检测业务：132-1119-2174钟工（销售工程师）邮箱：1641364252@qq.com    网址：http://www.gdzyts.com

简单区分：

主成分定性：回答“这是什么塑料？”（如 PP、ABS、PC、PA66 等）。一般用 红外光谱法。

全成分分析：回答“这个塑料里具体有什么？各占多少比例？”（如基体树脂+碳酸钙+阻燃剂+增塑剂+色粉等）。常用 热重分析 + 红外光谱 + 气相色谱-质谱联用（GC-MS） 等组合方法。

塑料主成分定性检测

1. 标准与方法

最常用标准：GB/T 6040-2019《红外光谱分析方法通则》

塑料专业标准：ISO 19702（用红外光谱法定性分析塑料）

快速筛选：ASTM E1252（红外光谱定性分析

2. 核心原理：傅里叶变换红外光谱法

每一种塑料在红外光区都有特定的吸收峰，像“指纹”一样高标准。

ATR（衰减全反射）法：最常用，样品无需制样，直接放在晶体上压紧，1-2 分钟出结果，不破坏样品。

透射法：需要将塑料压成超薄薄膜或与溴化钾（KBr）压片，适合薄膜或粉末。

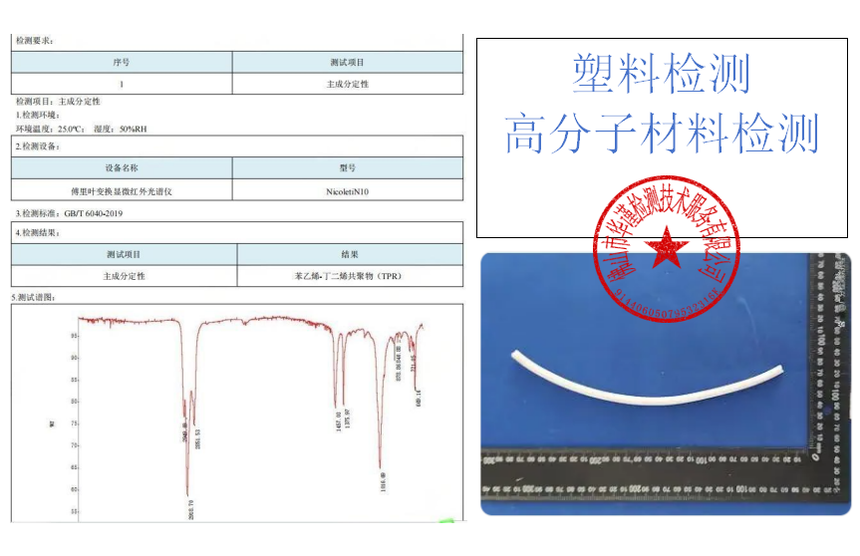

3. 操作流程：样品准备：取一小块（约 0.5cm×0.5cm），表面清洁、干燥。

上机测试：ATR 模式，扫描范围 4000 cm⁻1 ~ 400 cm⁻1。

谱图处理：进行基线校正、平滑处理。比对库检索：将谱图与标准谱库（如 HR Nicolet 谱库、Sadtler 谱库）对比，系统会给出匹配度出众的几个结果。

人工确认：由经验丰富的工程师根据特征峰（如羰基峰 C=O 约 1735 cm⁻1，苯环峰约 1600 cm⁻1、1500 cm⁻1 等）最终判定。

塑料的红外定性分析（IR）、差示扫描量热法（DSC）和热重分析（TGA）是材料表征中常用的技术，结合这些方法可以全面了解塑料的化学结构、热性能和稳定性。以下是详细的解析：

1. 红外光谱（IR）定性分析
原理：通过测量塑料对红外光的吸收，识别分子中的官能团和化学键振动模式。
应用：
  塑料种类鉴别：不同塑料（如PE、PP、PVC、PET等）具有独特的红外指纹谱图。
  PE：在2920 cm⁻1、2850 cm⁻1（C H伸缩）、1470 cm⁻1（CH₂弯曲）有特征峰。
  PET：1720 cm⁻1（C=O伸缩）、1250 cm⁻1（C O-C伸缩）。
  添加剂检测：如增塑剂（邻苯二甲酸酯类）、抗氧化剂等。
  污染物分析：识别表面污染物或降解产物。
操作要点：
  样品制备：压片法（KBr）、ATR（衰减全反射）或薄膜法。
  谱图比对：与标准数据库（如Hummel、Sadler）匹配。

2. 差示扫描量热法（DSC）
**原理：测量塑料在升温/降温过程中的热量变化，分析相变（熔融、结晶）和玻璃化转变（Tg）。
应用：
  熔点（Tm）和结晶度：如PE的Tm约120 140℃，PP约160 170℃。
  玻璃化转变温度（Tg）：如PS的Tg约100℃，PVC约80℃。
  固化反应：热固性树脂的固化放热峰。
  氧化稳定性：氧化放热峰起始温度。
关键参数：
  升温速率（通常10℃/min）、气氛（N₂或空气）。
  通过熔融焓计算结晶度：ΔHf（样品）/ΔHf（100%结晶）。

3. 热重分析（TGA）
原理：测量塑料在升温过程中的质量损失，评估热稳定性和组分含量。
应用：
  热分解温度：如PVC在200 300℃分解释放HCl，PE在400℃以上分解。
  填料/无机物含量：如碳酸钙在TGA中残留灰分。
  水分和挥发分：初始质量损失（<150℃）。
  共混物分析：各组分分解台阶（如橡胶/塑料共混物）。
关键参数：
  升温速率（10 20℃/min）、气氛（N₂或空气）。
  分解起始温度（Tonset）、最大失重速率温度（Tmax）。


综合分析示例
以PVC塑料为例：
1. IR：
  特征峰：2960 cm⁻1（C H）、1420 cm⁻1（CH₂）、1250 cm⁻1（C Cl）、600 700 cm⁻1（C Cl伸缩）。
  增塑剂峰：1720 cm⁻1（酯类C=O）。
2. DSC：
  Tg约80℃（无定形区），无明确熔点（因分解早于熔融）。
3. TGA：
  第一阶段（200 300℃）：HCl释放，质量损失约60%。
  第二阶段（>400℃）：碳链断裂，残留炭黑或填料。

注意事项
  样品代表性：确保样品均匀，避免污染。
  联用技术：如TGA FTIR或TGA MS可在线分析分解气体。
  标准对照：使用已知塑料标样校准仪器和验证结果。
通过结合IR（化学结构）、DSC（热转变）和TGA（热稳定性），可全面表征塑料的组成、性能和加工适用性。
