对接焊缝无损检测、X射线检验拍片检测-广州

广州管结构焊接件检测 、无损探伤检测机构

X射线检验

测试范围：

全焊透的对接焊缝、T型接头、支接管等。射线检验是检验焊缝内部缺陷准确而可靠的方法之一，它可以显示出缺陷在焊缝内部的形状，位臵和大小。

 X射线检验的原理:它是利用X射线高能射线程度不同地透过不透明物体，使照相底片得以感光，从而进行焊接检验。 焊缝在射线检查之前，必须进行表面检查，表面上的不规则程度应不妨碍对底片上缺陷的辨认，否则应加以休整。

超声波检测技术

测试范围：

全焊透的对接焊缝、T型接头、支接管等。

超声检测技术等级分为A、B、C三个检测级别。超声检测技术等级选择应符合制造、安装、在用等有关规范、标准及设计图样规定。

不同检测技术等级的要求

1. A级检测

2.  A级检测技术适用于与承压设备有关的支承件和结构件焊接接头检测。

3. 2.B级检测

   B级检测技术适用于一般承压设备对接焊接接头的检测。

4. 3.C级检测

5. C级检测技术适用于重要承压设备对接焊接接头检测。采用C级检测时应将焊接接头的余高磨平。

6. 母材检测的要点如下：检测方法：接触式脉冲反射法，采用频率2MHz～5MHz的直探头，晶片直径10mm～25mm。

7. 检测灵敏度：将无缺陷处第二次底波调节为显示屏满刻度的100%。凡缺陷信号幅度超过显示屏满刻度20%的部位，应在工件表面作出标记，并予以记录。

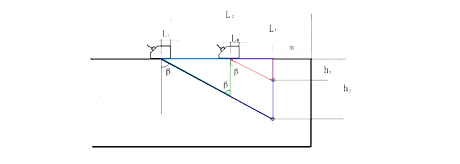

1. 双孔测定探头前沿及K值的示意图

2. 缺陷位置的测定

3. 水平定位法：

4. 当仪器按水平1：n调节扫描速度时，应采用水平定位法来确定缺陷的位置。

5. 若仪器按水平1：1调节扫描速度时，那么显示屏上缺陷波前沿(模拟机)所对应的水平刻度值就是缺陷的水平距离。

6. 深度定位法当仪器按深度1：n调节扫描速度时，应采用深度定位法来确定缺陷的位置。

7. 若仪器按深度1：1调节扫描速度时，那么显示屏上缺陷波前沿(模拟机)所对应的水平刻度值就是缺陷的深度。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

                                                   第三方检测认证服务平台

服务领域:

物理化学，金属材料，无机非金属材料，聚合物材料，等性能及微观表征

服务对象:各大高校，科研院所，中小型企业

拥有设备:力热电光声等相关设备，各类光谱分析仪器，TEM， SEM， FIB ，EBSD等，微观表征设备

热门检测：食品安全检测   / 水质检测中心   /  油品质量检测  / 金属材料检测

质检认证平台，网址：www.gdzyts.com 联系方式：13211192174 钟先生，发布日期：2020-08-25

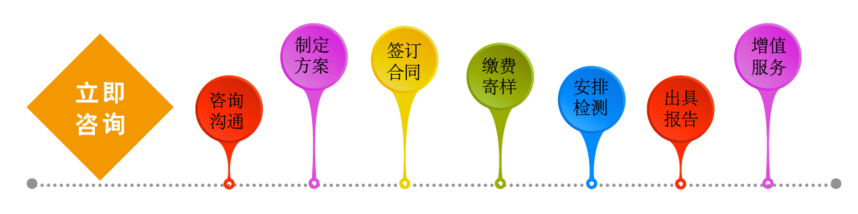

检测流程

1、电话咨询

2、邮寄样品或上门取样。

3、工程师报价

4、支付检测费用,开展实验。

5、完成实验,具检测报告。

6、邮寄检测报告,售后服务。
