四会市塑料材料悬臂梁缺口冲击强度检测单位

1．目的Purpose

测试塑料的IZOD冲击强度。

2．范围Scope

该程序适用在规定试样形状及标准化的仪器等条件下，测量硬质塑料耐冲击强度于测定橡胶或塑料材料的硬度。

3.样品信息：塑料材料悬臂梁缺口冲击强度测试-国标GB/T 1843-2008标准

测试信息：

1.测试项目：悬臂梁缺口冲击强度

样品描述：塑料件

测试方法：GB/T 1843-2008

测试条件：

测试试样：GB/T 1843/A

试样厚度：4.08mm

摆锤能量：2J

冲击速度：3.46m/s

实验室环境条件：23±2℃，50±5%RH

测试结果：

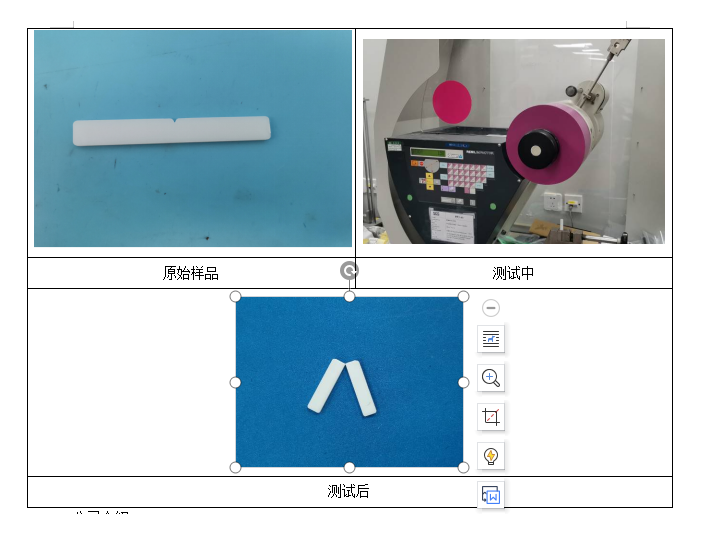

测试图片

塑料材料的悬臂梁缺口冲击强度检测（Izod Impact Strength Test）是一种评估材料抗冲击性能的常用方法，尤其适用于脆性或半脆性材料。以下是该检测的关键要点和步骤：

1. 测试标准
  常见标准：ASTM D256（国际通用）、ISO 180（国际）、GB/T 1843（中国）。
  测试类型：悬臂梁（Izod）与简支梁（Charpy）是两种主要方法，悬臂梁试样一端固定，冲击点靠近缺口。

2. 试样制备
  尺寸要求（以ASTM D256为例）：
  长度：63.5 mm
  宽度：12.7 mm
  厚度：3.2 mm（或根据材料标准调整）
  缺口类型：
  V型缺口：角度45°，深度2.54 mm，根部半径0.25 mm。
  U型缺口（部分标准适用）。
  注意事项：缺口需用专用刀具加工，确保边缘光滑无毛刺。

3. 测试设备
  冲击试验机：摆锤式，能量范围需覆盖试样断裂所需能量（通常0.5~50 J）。
  夹具：垂直夹持试样一端，缺口朝向摆锤冲击方向（缺口背对摆锤）。
  校准：定期校准摆锤能量和冲击速度（ASTM要求摆锤初始速度为3.5 m/s）。

4. 测试步骤
1. 调节环境：按标准要求调节温湿度（如23±2℃、50±5% RH）。
2. 装样：试样垂直固定在夹具中，缺口中心线与夹具顶面平齐。
3. 释放摆锤：摆锤自由落下，冲击试样缺口背面。
4. 记录数据：读取冲击能量（单位：J/m或kJ/m2，需根据试样厚度归一化）。

5. 结果计算
  冲击强度公式：
\[
\text{冲击强度} = \frac{E}{b \times d}
\]
  \(E\)：试样断裂吸收的能量（J）
  \(b\)：试样缺口处剩余宽度（mm）
  \(d\)：试样厚度（mm）
  单位：通常为kJ/m2或J/m。


6. 影响因素
  材料性质：结晶度、分子取向、添加剂（如增韧剂）。
  缺口效应：缺口锐利度显著影响应力集中，导致结果差异。
  测试条件：温度（低温通常降低冲击强度）、湿度、冲击速度。


7. 常见问题与解决
  试样未完全断裂：检查摆锤能量是否不足或缺口加工不良。
  数据离散大：确保试样制备均匀，避免内部缺陷。
  与Charpy测试对比：悬臂梁（Izod）试样一端固定，更适合硬质塑料；简支梁（Charpy）试样两端支撑，适用于韧性材料。


8. 应用意义
  质量控制：比较不同批次或配方的抗冲击性能。
  材料筛选：评估改性塑料（如玻纤增强、增韧）的效果。
  安全设计：预测材料在冲击载荷下的行为（如电子外壳、汽车部件）。

如需更详细的操作流程或标准差异分析，可进一步说明具体需求！

质检认证平台   网址：www.gdzyts.com   联系方式：13211192174 钟先生

联系时间：周一到周五 8：00 — 18：00

       联系电话：
　　传真电话：

       联系邮箱：
　　联系地址：

佛山市华谨检测技术服务有限公司/第三方检测机构
