广东东莞塑料材料维卡软化温度检测指南汇总

1．范围Scope

本程序适用于热塑性塑料维卡软化温度（VST）的试验方法，所测得的是热塑料开始迅速软化的温度。

2. 原理Principle

当匀速升温时，测定在某一负荷条件下标准压针刺入热塑性塑料1mm深时的温度。

3.测试项目：塑料材料维卡软化温度测试-国标GB/T 1633-2000方法B50

样品描述：塑料件

测试方法：GB/T 1633-2000方法B50

测试条件：

试样厚度：4.08mm

传热介质：硅油

升温速率：50℃/h

负荷： 50N

实验室环境条件：23±2℃，50±5%RH

测试结果：

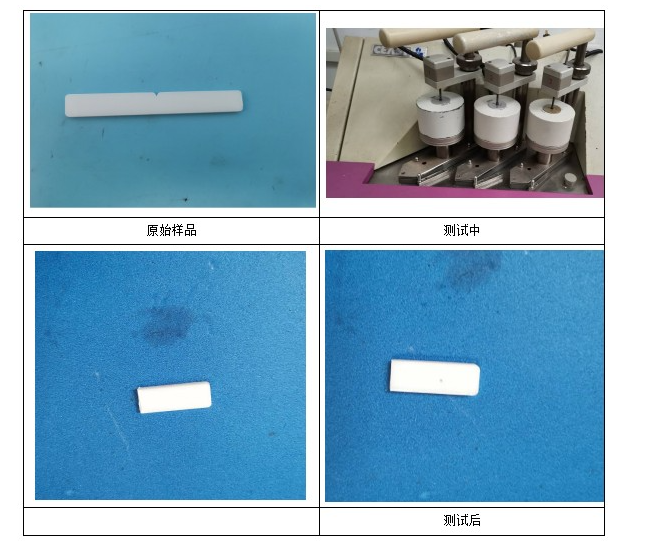

 测试图片

塑料材料的维卡软化温度（Vicat Softening Temperature, VST）是衡量其耐热性能的重要指标，指在一定载荷和升温速率下，标准压针刺入试样1mm深度时的温度。以下是关于该检测的详细说明：


1. 检测标准
  常用标准：
  ISO 306：国际标准，常用载荷为10N（A法）或50N（B法），升温速率50°C/h或120°C/h。
  ASTM D1525：美国标准，类似ISO但细节略有差异（如试样厚度、载荷选择）。
  GB/T 1633：中国国家标准，等效采用ISO 306。

2. 检测原理
将试样置于热传导介质（如硅油或空气）中，施加规定载荷（如10N或50N），以恒定速率升温，记录压针刺入试样1mm时的温度。

3. 设备与材料
  维卡软化点测定仪：含加热装置、温度传感器、压针（截面积1mm2）、位移测量系统。
  试样要求：
  尺寸：厚度≥3mm，边长≥10mm（通常为方形或圆形）。
  表面平整、无气泡、无缺陷。
  需预处理：按标准规定进行退火或湿度调节。

4. 检测步骤
1. 试样准备：切割并打磨至标准尺寸，清洁表面。
2. 安装试样：水平放置于支撑架上，压针垂直接触试样中心。
3. 施加载荷：选择规定载荷（如10N或50N）。
4. 升温程序：以选定速率（如50°C/h）加热，记录压针刺入1mm时的温度。
5. 结果记录：取多个试样的平均值（通常至少2个有效数据）。


5. 影响因素
  载荷大小：载荷越高，VST值越低（如50N比10N结果低）。
  升温速率：速率越快，VST可能偏高。
  试样厚度：过薄可能导致结果偏差。
  材料特性：结晶度、添加剂（如玻纤增强会提高VST）。

6. 应用与意义
  质量控制：评估塑料的短期耐热性。
  材料筛选：比较不同配方的耐温性能。
  行业应用：适用于PVC、PE、PP、ABS等热塑性塑料，常见于管道、电器外壳等产品。


7. 注意事项
  介质选择：硅油需确保热稳定性，避免高温分解。
  校准设备：定期校验温度传感器和载荷精度。
  环境控制：避免气流干扰（若使用空气介质）。


示例数据
  PVC（未增塑）：VST约70 80°C（50N载荷）。
  PP（均聚）：VST约150°C（10N载荷）。
通过规范操作和严格遵循标准，可确保检测结果的准确性和可比性。

质检认证平台   网址：www.gdzyts.com   联系方式：13211192174 钟先生

联系时间：周一到周五 8：00 — 18：00

       联系电话：
　　传真电话：

       联系邮箱：
　　联系地址：

佛山市华谨检测技术服务有限公司/第三方检测机构
