清远市304/316不锈钢鉴定业务，提供直读光谱分析，联系我们

佛山市华谨检测技术服务有限公司‌：提供现场/寄送光谱分析（便携式XRF或火花直读），检测304/316关键元素（Cr≥18%、Ni≥8%、Mo≥2%区分）；

专项检测业务：132-1119-2174钟工（销售工程师）邮箱：1641364252@qq.com    网址：http://www.gdzyts.com

不锈钢常规检测项目 1.成份分析(矿石,沙土,水样,金属材料，高分子材料等) 2.力学性能：高低温拉伸,弯曲,冲击，抗压，焊接工艺评定 3.物理测试：维氏硬度，洛氏硬度，布氏硬度，里氏硬度，显微硬度，扭力测试. 4.金相测试：晶粒度，低倍组织，夹杂物，镀层厚度，脱碳层/硬化层深度，断口检 验，切片分析。 5.环境老化试验：盐雾测试、UV老化、氙灯老化、温湿测试、循环盐雾等 6.油漆涂料：汽车涂料，船舶涂料等 7.汽车及零部件检测，建筑材料与工程检测 8.电子元器件检测，环境可靠性测试 9.水质与土壤检测 10.电镀分析与检测

不锈钢ROHS认证检测项目： 1、不锈钢成分剖析检测｜不锈钢成分检测--不锈钢商标判定：304、304L、316等不锈 钢；元素含量检测：镍Ni、铬Cr、钼Mo、铁Fe等； 2、合金成分剖析｜合金成分检测--铜合金、铝合金、锌合金、焊锡及其他合金：碳 C，氮N，硫S，磷P，硅Si，铜Cu，铁Fe，铝Al，锡Sn，钼Mo，镍Ni，铬Cr，锰 Mn，钛Ti，钨W，铅Pb，锌Zn……； 3、金属元素剖析｜金属资料中惯例金属元素检测、氧氮氢气体元素检测、贵金属检 测、重金属检测、RoHS检测及其他各类资料金属成分检测。 RoHS能够检测的材料： 各种铸铁、钢材（包括碳素钢、合金钢等）、铜材（铜合金）、铝材（铝合金）、焊 锡、锌及锌合金等。不锈钢材质检测，金属资料检测，金属资料化验，金属成分检 测，不锈钢成分检测，金属力学性能检测，金属剖析，金属现场检测,PMI现场检测， 光谱仪检测，古董检测，ROHS检测，矿石成分检测，金属失效剖析等。

针对304不锈钢及其盐雾检测的相关问题，以下是详细的解答和建议：


一、304不锈钢的常规检测项目

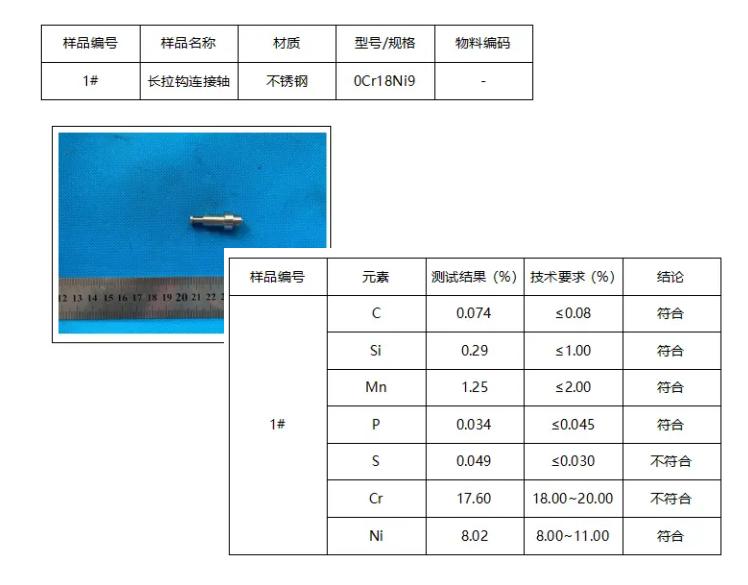

1. 材质成分分析
  关键元素含量：镍（Ni）≥8%，铬（Cr）≥18%，碳（C）≤0.08%（需符合GB/T 20878或ASTM A240标准）。
  检测方法：光谱分析（OES）、X射线荧光光谱（XRF）或化学滴定法。
  注意：市场上存在“假304”（如201不锈钢），需重点验证Ni/Cr含量。
2. 机械性能测试
  抗拉强度（≥515 MPa）、屈服强度（≥205 MPa）、延伸率（≥40%）。
  硬度测试（通常HV≤200）。
3. 表面质量检测
  检查是否有划痕、氧化皮、裂纹等缺陷（目视或显微镜观察）。
4. 耐腐蚀性初步测试
  草酸试验：304不锈钢在10%草酸电解液中应无晶界腐蚀（ASTM A262 Practice A）。
  硫酸铜点试验：表面无铜析出（简易区分304与201）。


二、304不锈钢盐雾检测（中性盐雾试验NSS）
1. 测试标准
  常用标准：GB/T 10125（等效ISO 9227）、ASTM B117。
  测试条件：5% NaCl溶液，35℃±2℃，pH 6.5~7.2，连续喷雾。
2. 测试时长与结果判定
  常规要求：304不锈钢通常需通过48~96小时盐雾测试无红锈（视具体用途而定）。
  高级要求：如需更高耐蚀性，可延长至200小时以上（如海洋环境）。
  判定方法：观察表面锈蚀面积（如GB/T 6461评级）。
3. 影响盐雾测试结果的因素
  表面处理：抛光、钝化（如硝酸钝化）可显著提升耐蚀性。
  材料缺陷：夹杂物、晶界贫铬会导致局部锈蚀。
  环境偏差：盐雾箱温度、盐浓度需严格校准。

三、常见问题与解决方案
1. 盐雾测试后生锈
  可能原因：材料非真304、钝化层被破坏、测试条件超标。
  对策：复检成分、重新钝化处理或延长测试时间验证。
2. 如何选择检测机构
  优先选择具备CNAS/CMA资质的实验室，确保报告权威性。
3. 替代性快速检测
  电化学测试：通过极化曲线评估点蚀电位（如ASTM G61）。
  铜加速醋酸盐雾试验（CASS）：更快模拟腐蚀（GB/T 10125附录B）。


四、注意事项
  盐雾测试局限性：仅模拟部分腐蚀环境，实际应用需结合湿热、酸碱等测试。
  成本控制：若预算有限，可先做成分分析+草酸试验，再针对性进行盐雾测试。
如需进一步操作指导或标准文件，可提供具体应用场景（如食品设备、户外构件等），以便细化建议。
