东莞市钢丝绳破断拉力检测与金属材料检测单位/佛山市钢丝绳最大破断力检测报告办理单位
质检认证平台，提供广州，肇庆，清远，中山，珠海，深圳，东莞，佛山等检测，专业为您办理钢丝绳最大破断力检测服务
— 检测流程 —
钢丝绳破断拉力试验
钢丝绳破断拉力测试原理:对钢丝绳试样施加拉力,拉伸至钢丝绳断裂,测定钢丝绳的实际破断拉力,或者试验至规定拉力值。
钢丝绳破断拉力测试方法:
合金浇铸法method of alloy poured socketing
树脂浇注法method of resin pouring
套管压制法method of ferrule pressing
直接夹持法method of direct gripping
破断拉力测试标准
GB/T 8358-2014
钢丝绳实际破断拉力测定方法
ISO 3108:1974
通用钢丝绳实际断裂载荷的测定
ASTM A931-08(2013)
Test Method for Tension Testing of Wire Ropes and Strand
EN 12385-1 A1:2008
EN 12385-1-2008钢丝绳安全性.第*部分:-般要求

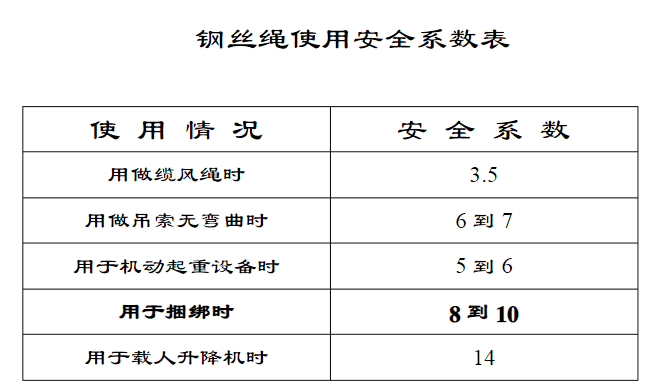

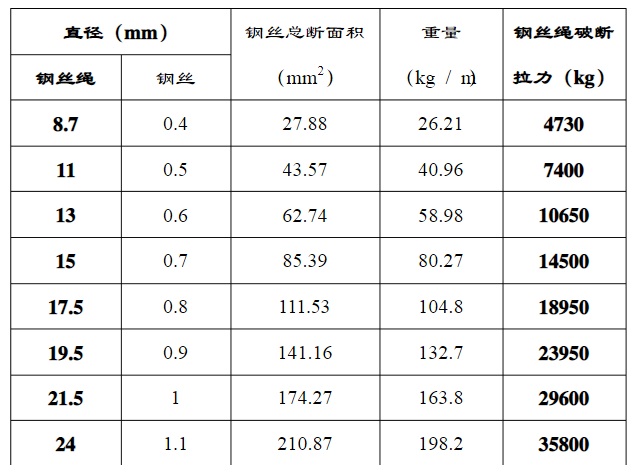

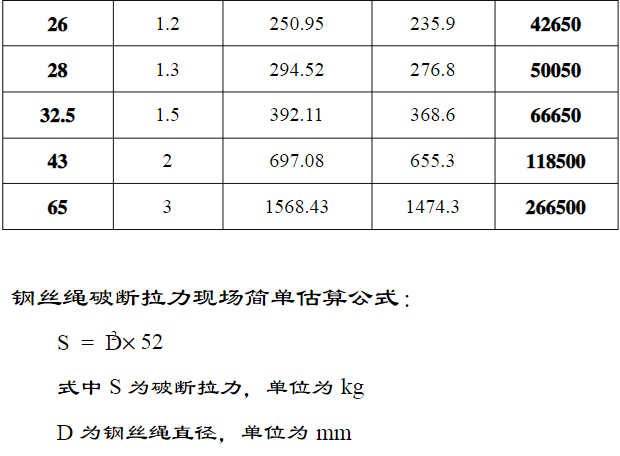

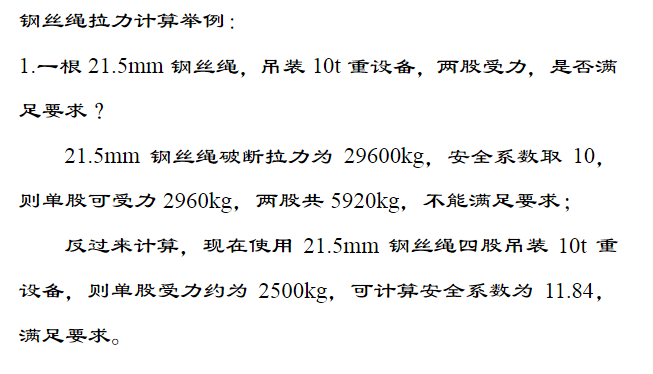

破断拉力测试试样要求
钢丝绳破断拉力试验GB/T 8358-2014
1.除非另有规定,试验一般在室温10°C~ 35°C范围内进行。对温度要求严格的试验,试验温度应为23°C 5°C。
2.将试样安装在试验机上,并保证试样轴线与试验机夹头轴线重合。
3.对于浇铸法拉伸试样,采用立式拉力试验机试验时,先将试样置于上、下钳口座内 ,并让下钳口座内试样悬空,调整试验机零点,再实
施拉伸试验。
4.对于套管压制法,将压制好的套管试样直接夹持在钳口中,即可实施拉伸试验。
5.对于直接夹持法,应采用合适的夹具,必要时可以在试样与夹具间衬垫沾有金刚砂的铝箔,避免夹具夹伤试样表面。
6.对于缠绕法,先将试样一端固定在试验轮上,然后将试样缠绕在试验轮中,拉紧试样，**固定试样另一 端,即可实施拉伸试验。
7.试验过程中应平稳加载。当施加的试验力值不大于钢丝绳最小破断拉力的80%时,试验力可以较快的速率施加;但是当试验力值超过
80%时则应缓慢加载,力值增加的速率每秒应不超过最小破断拉力的0.5%。
8.试验过程中应采取有效措施,防止钢丝绳试样发生旋转,以免影响试验结果的准确性。
9.如果钢丝绳试样在距离夹头6d或50mm (两者取其小者)内破断,其实测破断拉力达到相关产品标准的规定时,可视为试验有效。否则
该试验无效,应重新取样进行试验。
10在保证试验有效的前提下，上述方法均可作为仲裁试验方法。
