3D轮廓分析案例|3D色阶比对报告

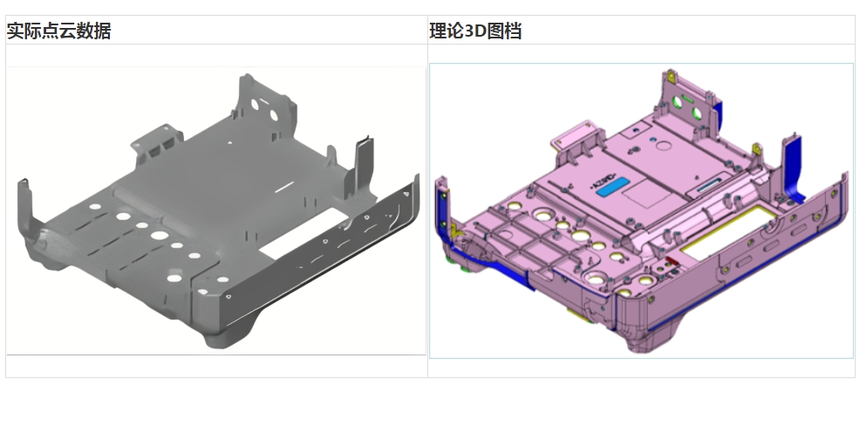

      通过扫描得到的实际3D轮廓数据与理论3D轮廓对比，得到实际数据与理论数据的偏差，并且用不同的颜色代表不同的偏差

更多逆向分析|表面粗糙度|形位公差|CAV尺寸测量技术交流，

欢迎联系：

质检认证平台（华谨质检平台）-第三方分析实验室

网址：http://www.gdzyts.com

业务电话：13211192174 在线QQ：1641364252@qq.com 联系人：钟工

加工后的零件会有尺寸公差，因而构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置就存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，这些差异统称为形位公差。

形位公差包括形状公差与位置公差，具体包括的内容及公差如下图所示：

位置度是多种形位公差形状和位置公差中的一种，它的意思是被标注对象在实际物体上的位置所允许出现的误差范围。一个孔的位置度是否符合要求决定了以后工件是否装配得上。此次形位公差检测服务就是CASAIM智能制造（中科院下属机构）对异形小型铸件的毛坯件两个耳孔的位置度检测。

（1）应用对象信息

扫描及检测对象：异形件/精密铸件。

（2）技术需求

扫描得到三维模型数据出具CAV比对色谱图，并测量两个耳孔的位置度。

（3）原有解决方案

目前客户的解决方案是利用三坐标。弊端：对于曲面和耳孔部位的检测不方便不直观。

（4）CASAIM智能制造的技术解决方案

CASAIM智能制造手持式三维扫描系统方案配合检测系统软件，能够非常快速的把一个铸造件的所需结构全部扫描出来，得到一个完整的三维模型数据，然后对它做一个全方位的评价。

应用CASAIM智能制造手持式激光三维扫描仪扫描非常快速，具体步骤如下：

1.准备工作。把该铸造件放到我们的工作台上，工作台上贴有目标点，该铸件比较小，可以不用在工件上贴目标点。

2.扫描。首先扫描工件正面，利用设备的强激光线把细节全部扫描出来，然后翻转过来扫描背面，最后利用公共区域把两面拼接成一个完整的整体。

3.三维尺寸测量

先出具三维色谱图后再把耳孔的位置度检测出来，利用CASAIM检测系统，很快即可出具全尺寸检测报告。
