江门市模具钢检测，金属成分分析、牌号鉴定、力学性能测试单位
佛山市华谨检测单位，核心业务：金属成分分析、牌号鉴定、力学性能测试（拉伸、冲击、硬度）、金相分析。
华谨质检平台，专项检测业务：13211192174 钟工/网址：http://www.gdzyts.com
提供金属产品的全面检测服务，包括金属成分分析、力学性能测试、环境适应性测试等。拥有先进的检测实验室，实验室环境符合国际标准。提供全面的检测报告，报告内容详细，数据准确，并提供技术支持和咨询服务，帮助客户解决金属检测中遇到的问题。
江门市华谨检测单位，配备直读光谱仪、万能材料试验机、金相显微镜等，可做模具钢（如H13、SKD11、P20等）成分分析（C、Cr、Mo、Ni等）、牌号鉴定、拉伸/硬度/冲击等力学性能测试。
江门市华谨检测实验室，提供模具钢全元素光谱分析（OES/XRF）、牌号判定（GB/T 1299等）、拉伸、硬度（洛氏/维氏）、冲击及金相检测，支持送样或上门取样。
江门市华谨检测中心，明确承接“工模具钢牌号鉴定与力学性能测试”，覆盖P20、718、H13、SKD11等，报告含中英文，周期5–7工作日。
建议提前电话确认检测能力范围及样品要求（通常需车削样屑≥50g，拉伸样棒Φ10–12mm×150mm）。

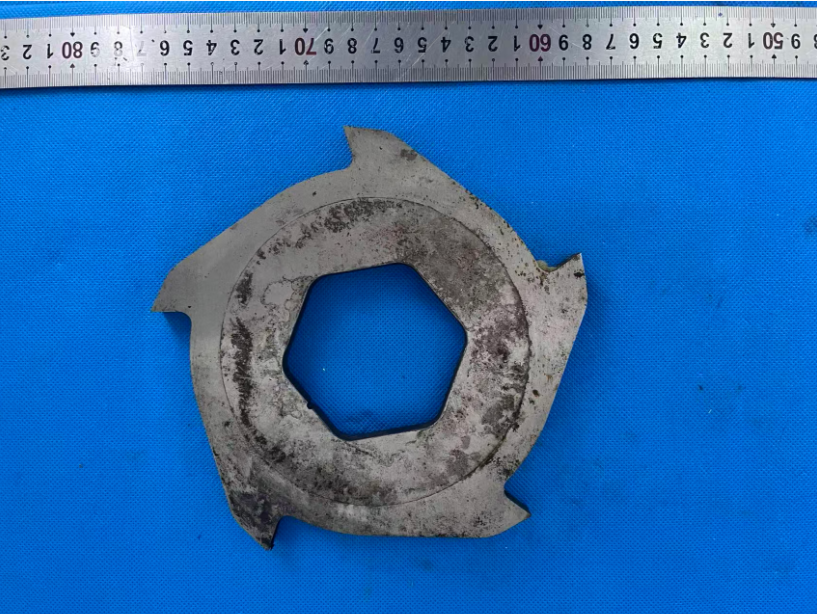

在模具钢的检测、牌号鉴定及成分分析中，P20、718、H13和SKD11是常见牌号，其成分和性能各有特点。以下是针对这些牌号的详细分析方法和要点：
1. 检测方法概述
光谱分析（OES或XRF）：快速测定元素含量，适用于现场检测。
化学湿法分析：精确测定特定元素（如C、S），但耗时较长。
金相分析：观察显微组织（如碳化物分布、晶粒度），辅助判断热处理状态。
硬度测试：初步评估材料性能（如HRC、HB）。
2. 各牌号标准成分及关键特征
# (1) P20（美国AISI标准）
典型成分：
C: 0.28~0.40%, Cr: 1.40~2.00%, Mn: 0.60~1.00%, Mo: 0.30~0.55%。
关键点：
预硬塑料模具钢（硬度约HRC 30 36）。
低S、P含量（≤0.030%）。
类似牌号：中国3Cr2Mo（GB/T 1299）。
# (2) 718（瑞典ASSAB标准，相当于P20+Ni）
典型成分：
C: 0.33~0.43%, Cr: 1.70~2.00%, Ni: 0.90~1.20%, Mo: 0.15~0.25%。
关键点：
添加Ni提高淬透性和韧性，适用于大型模具。
预硬状态硬度HRC 30 36。
# (3) H13（美国AISI标准）
典型成分：
C: 0.32~0.45%, Cr: 4.75~5.50%, Mo: 1.10~1.75%, V: 0.80~1.20%。
关键点：
热作模具钢，耐高温（约600℃）。
高Cr、Mo、V含量提升红硬性和抗热疲劳性。
类似牌号：中国4Cr5MoSiV1（GB/T 1299）。

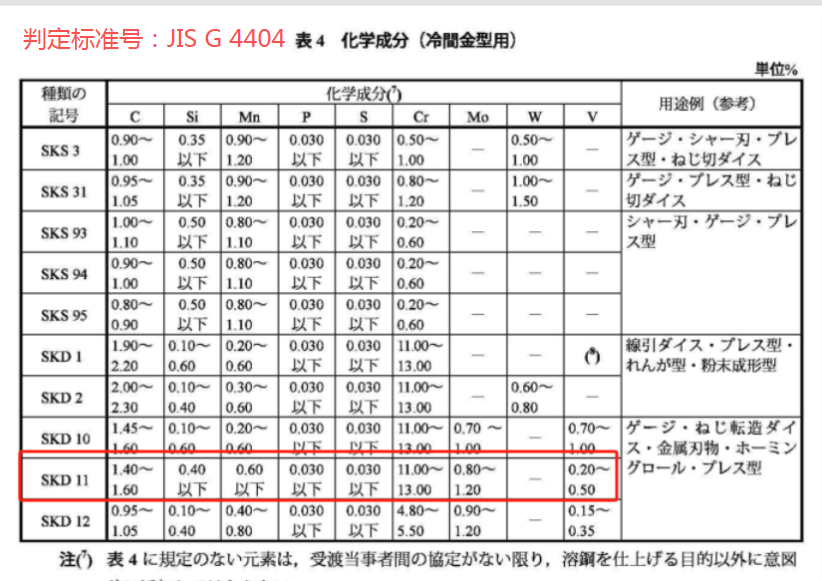

# (4) SKD11（日本JIS标准）
典型成分：
C: 1.40~1.60%, Cr: 11.00~13.00%, Mo: 0.80~1.20%, V: 0.20~0.50%。
关键点：
高碳高铬冷作模具钢，耐磨性极佳。
需通过淬火+回火达到高硬度（HRC 58 62）。
类似牌号：中国Cr12Mo1V1（GB/T 1299）。
3. 牌号鉴定要点
元素差异：
Ni：718含Ni（约1%），而P20不含。
Cr/V：H13的Cr（5%）和V（1%）显著高于P20/718；SKD11的Cr（12%）更高。
C含量：SKD11（1.5%）远高于其他牌号（0.3~0.4%）。
应用场景辅助判断：
热作模具（压铸、锻造）→ H13。
高耐磨冷冲模→ SKD11。
塑料模→ P20/718。
4. 常见问题与注意事项
成分偏差：实际成分可能与标准有微小差异（如Mo、V的波动），需结合多项检测。
热处理影响：硬度测试需考虑材料是否经过热处理（如SKD11淬火后硬度可达HRC 60）。
牌号混淆：
718与P20易混淆，需通过Ni含量区分。
H13与8407（类似但含Co）需注意V、Mo比例。
5. 检测流程建议
1. 光谱分析：快速筛查主要元素（C、Cr、Mo、V、Ni）。
2. 验证关键元素：如怀疑SKD11，需确认C＞1.4%且Cr＞11%。
3. 金相/硬度辅助：观察碳化物形态（SKD11碳化物多）或预硬状态（P20/718）。
4. 对比标准：参照AISI、JIS或GB/T标准判定是否符合牌号范围。
通过以上方法，可准确区分和鉴定P20、718、H13及SKD11模具钢。若需进一步分析（如夹杂物或残余奥氏体），建议结合更专业的实验室检测手段。
