韶关市市304或者316不锈钢材质检测直读光谱分析，联系我们
佛山市华谨检测技术服务有限公司：提供现场/寄送光谱分析（便携式XRF或火花直读），检测304/316关键元素（Cr≥18%、Ni≥8%、Mo≥2%区分）；专项检测业务：132-1119-2174钟工（销售工程师）邮箱：1641364252@qq.com 网址：http://www.gdzyts.com
1、不锈钢成分剖析检测｜不锈钢成分检测--不锈钢商标判定：304、304L、316等不锈 钢；元素含量检测：镍Ni、铬Cr、钼Mo、铁Fe等； 2、合金成分剖析｜合金成分检测--铜合金、铝合金、锌合金、焊锡及其他合金：碳 C，氮N，硫S，磷P，硅Si，铜Cu，铁Fe，铝Al，锡Sn，钼Mo，镍Ni，铬Cr，锰 Mn，钛Ti，钨W，铅Pb，锌Zn……； 3、金属元素剖析｜金属资料中惯例金属元素检测、氧氮氢气体元素检测、贵金属检 测、重金属检测、RoHS检测及其他各类资料金属成分检测。 RoHS能够检测的材料： 各种铸铁、钢材（包括碳素钢、合金钢等）、铜材（铜合金）、铝材（铝合金）、焊 锡、锌及锌合金等。不锈钢材质检测，金属资料检测，金属资料化验，金属成分检 测，不锈钢成分检测，金属力学性能检测，金属剖析，金属现场检测,PMI现场检测， 光谱仪检测，古董检测，ROHS检测，矿石成分检测，金属失效剖析等。
对于304或316不锈钢材质的直读光谱分析（OES），以下是关键步骤和注意事项：
1. 样品准备
表面处理：确保检测区域清洁、平整，无氧化皮、油污或涂层。通常使用砂纸（如60 120目）或磨光机打磨至金属光泽。
形状适配：不规则样品需打磨出平面（直径≥5mm），薄板样品可叠加压紧以避免烧穿。
2. 仪器校准
标准样品：使用与304/316成分相近的标准块（如低合金钢或不锈钢标样）校准仪器，确保各元素通道（Cr、Ni、Mo等）的准确性。
类型匹配：优先选择不锈钢专用校准曲线，避免低合金钢程序导致的误差。
3. 关键元素检测
304不锈钢：
Cr：18 20%
Ni：8 10.5%
C：≤0.08%
Mn：≤2%
Si：≤1%
316不锈钢：
Cr：16 18%
Ni：10 14%
Mo：2 3%（关键区分元素）
C：≤0.08%
4. 检测注意事项
元素干扰：
钼（Mo）的检测需避开铁谱线干扰，316中Mo含量是区分304的关键。
镍（Ni）和钴（Co）谱线可能重叠，需选择合适分析线（如Ni 231.6nm）。
轻元素分析：碳（C）、硫（S）、磷（P）需高频火花激发，部分仪器需氩气冲洗样品室以降低空气干扰。
5. 结果验证
重复测试：至少3次激发取平均值，减少不均匀性影响。
对比标准：若Ni或Mo含量异常（如Ni<8%或Mo<2%），可能为假冒材料（如201或304冒充316）。
辅助手段：结合XRF或化学滴定法验证关键元素（如Mo）。
6. 常见问题
表面污染：油脂或镀层会导致碳、硅结果偏高，需彻底清洁。
材料不均：铸件或焊缝区域可能成分偏析，建议多点检测。
仪器维护：定期清理透镜、更换电极，确保氩气纯度（≥99.996%）。

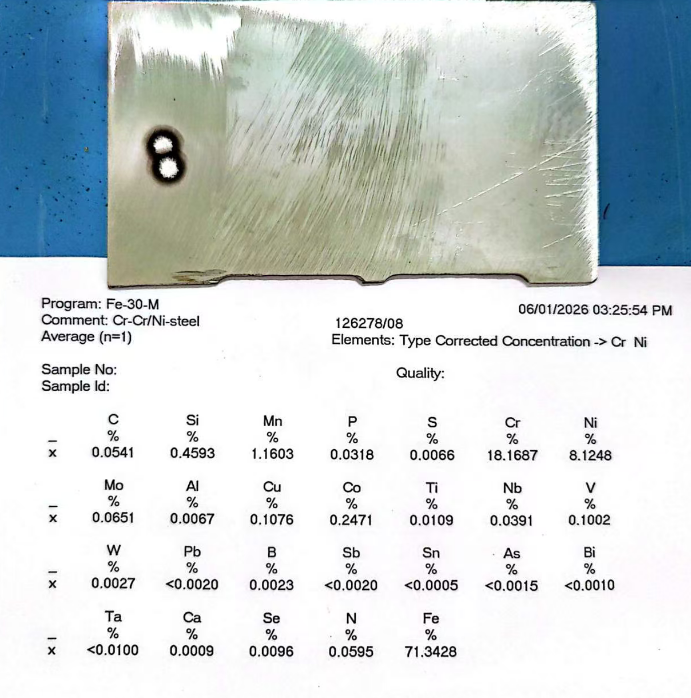

7. 报告解读示例
| 元素 | 304结果（%） | 316结果（%） | 允许偏差 |
| --| ---------| ---------| ------|
| Cr | 18.5 | 17.2 | ±0.2 |
| Ni | 9.1 | 12.3 | ±0.15 |
| Mo | 0.05 | 2.4 | ±0.05 |
若Mo≈0%且Ni≈8%，则判定为304；若Mo≥2%且Ni≥10%，则符合316。
通过以上步骤，可准确区分304与316不锈钢，并识别常见掺假情况。对于争议样品，建议结合金相分析或PMI（材料成分鉴定）进一步确认。
