三维扫描技术通过非接触式数据采集，将物理实体转化为数字模型，主要应用于以下三大核心领域：
逆向工程（抄数建模）
目的：在没有原始CAD图纸的情况下，通过扫描实物获取几何数据，重建3D模型。应用：老旧零件修复、竞品分析、快速原型开发、文物数字化存档。输出格式：STL（网格模型）、IGES/STEP（曲面或实体模型），可直接导入CATIA、Creo、UG等软件进行后续设计。
尺寸检测与质量控制（QA/QC）
目的：将扫描得到的点云数据与原始CAD模型进行比对，生成偏差色谱图。应用：首件检测、批量生产抽检、模具磨损分析、形位公差（GD&T）验证。关键指标：平面度、圆度、位置度、轮廓度等，自动生成符合ISO标准的检测报告。
大件装配与现场测绘
目的：针对大型工件（如车身、机翼、大型模具）进行现场数据采集，解决运输困难问题。技术组合：常采用“摄影测量+激光扫描”组合方案，确保整体全局精度。
2026甄选:广东佛山顺德专业的三维扫描建模3d抄数检测联系方式推荐提供高精度便携式3D扫描、逆向工程、尺寸检测与建模(STL/IGS/STEP输出)，大件上门扫描服务三维扫描仪测绘公司抄数建模
支持上门服务，覆盖汽车、模具、航空航天等行业，精度达0.01-0.05mm，测量范围可达5000mm以上,华谨质检平台，全领域第三方检测，分析，鉴定，认证，咨询服务中心
承接全国检测业务:佛山，广州，深圳，东莞，惠州，中山，珠海，江门，清远，韶关，梅州，河源，云浮，等
在三维扫描检测、逆向建模和抄数（数字仿形）领域，涉及从物理对象获取三维数据并转化为数字化模型的过程。以下是关键步骤、技术要点和应用场景的详细说明：

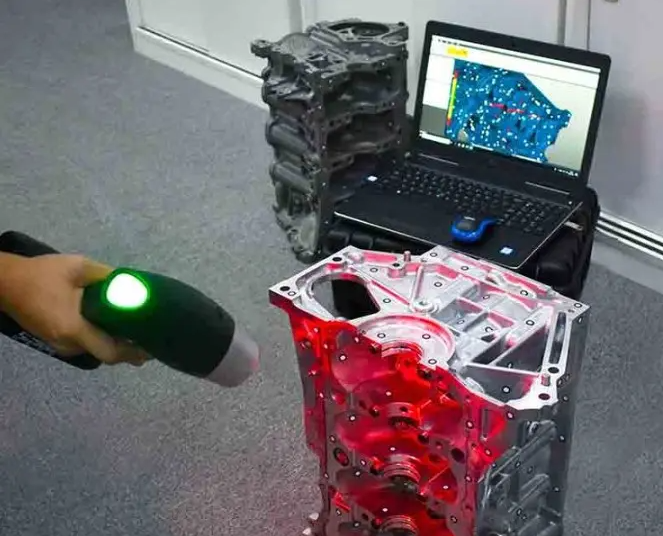

1. 三维扫描检测
**目的：通过扫描获取物体表面几何数据，用于质量检测、尺寸验证或逆向工程。
技术方法：
激光扫描：高精度、适合复杂曲面（如汽车零部件）。
结构光扫描：快速、适用于中小型物体（如文物修复）。
CT扫描：穿透物体内部，用于工业零件或医疗模型。
检测流程：
1. 扫描准备：喷显像剂（反光表面需处理）、贴标记点。
2. 数据采集：多角度扫描，确保全覆盖。
3. 数据对齐：通过标记点或特征匹配拼接点云。
4. 偏差分析：将扫描数据与CAD模型对比，生成色谱偏差图（如Geomagic Control）。
2. 逆向建模
目的：将扫描的点云数据转化为可编辑的CAD模型。
关键步骤：
1. 点云处理：
去噪（剔除离群点）、精简（降低数据量）。
封装（生成三角网格，如MeshLab或3D Systems软件）。
2. 曲面重建：
自动拟合：软件自动生成NURBS曲面（如Geomagic Design X）。
手动重构：在CAD软件（如SolidWorks）中参考网格绘制特征。
3. 参数化建模：将曲面模型转为带尺寸约束的CAD模型，便于修改。
技术难点：
特征识别：锐边、圆角等需人工干预。
精度控制：需平衡模型细节与文件大小。
3. 抄数（数字仿形）
应用场景：复制现有产品（如模具、艺术品）或改进设计。
典型流程：
1. 扫描对象：手持式扫描仪快速获取外形数据。
2. 数据简化：保留关键特征，删除冗余点。
3. 输出格式：导出STL/STEP/IGES文件，用于3D打印或CNC加工。
行业案例：
制造业：复制老旧零件（无原始图纸时）。
文创：雕塑、古董的数字化存档。
4. 工具与软件推荐
扫描设备：
高精度：Creaform HandySCAN（激光）、GOM ATOS（结构光）。
经济型：EinScan系列（消费级）。
软件工具：
逆向工程：Geomagic Wrap（点云处理）、PolyWorks（检测）。
CAD建模：Rhino（自由曲面）、Fusion 360（集成逆向功能）。
5. 常见问题与解决
数据缺失：补扫或使用对称填充。
曲面失真：调整拟合算法参数（如曲率敏感度）。
大尺寸物体：分段扫描后拼接，需高精度定位系统。
6. 行业应用
汽车：钣金件逆向、装配间隙检测。
医疗：假体定制（基于患者扫描数据）。
航空航天：叶片修复与性能分析。
通过结合高精度扫描和智能建模软件，逆向工程可显著缩短产品开发周期，尤其适用于传统测量难以实现的复杂几何形状。实际项目中需根据对象材质、精度需求和预算选择合适方案。
